SOFTWARE-DEFINED RADIO

Nous proposons une gamme de périphériques radio logiciels universels NI (USRP) pour définir les radios logicielles (SDR) utilisées pour les applications RF. Ces solutions matérielles et logicielles intégrées permettent le prototypage rapide de systèmes de communication sans fil. Les émetteurs-récepteurs NI USRP peuvent transmettre et recevoir des signaux RF dans plusieurs bandes. L’architecture matérielle des USRP intègre des frontaux analogiques RF (conversion haut-bas, filtres, amplificateurs), un étage de modulation-démodulation I/Q RF, des ADC et DAC, un processeur ou FPGA connecté par câble à un ordinateur hôte (PC ou châssis PXI) pour envoyer et recevoir des données I/Q en bande de base correctement formatées. Les USRP sont programmés à l’aide de l’environnement de développement LabVIEW. Cette solution offre une grande flexibilité pour le prototypage de radios logicielles et la recherche sur les communications.

Applications

Le matériel USRP permet une large gamme d’applications.
– Accès dynamique au spectre RF et enregistrement en temps réel des signaux sur une longue période.
– Recherche sur les couches PHY et MAC pour la robustesse des liaisons radio.
– Création de protocoles de transmission ou de réception personnalisés.

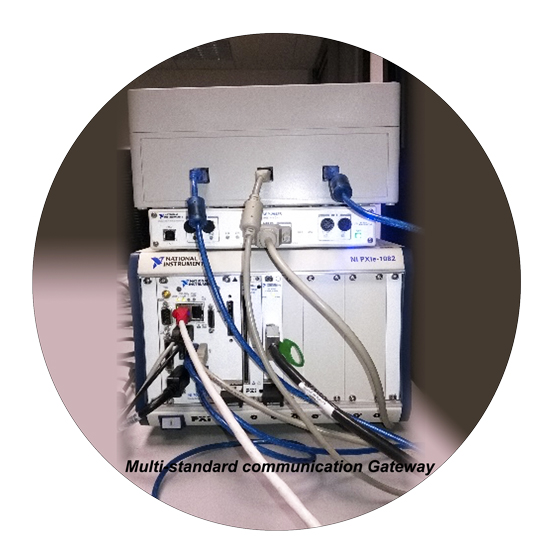

– Construire des passerelles de communication multistandard
– Intégrer l’USRP dans un réseau de communication radio standard pour tester de nouveaux algorithmes sans fil (TDD, FDD) afin d’améliorer les communications.
– Tester le codage du canal ou les blocs de codage de la source
– Simuler la dégradation du canal et vérifier l’impact sur les transmissions.
– Mise en œuvre de la technologie MIMO

HIGHLIGHTS

– Principales caractéristiques matérielles de l’USRP
Les USRP sont équipés d’une horloge de référence OCXO (oscillateur à cristal contrôlé par le four) de 10 MHz, conforme à la norme GPS. La discipline GPS permet d’améliorer la précision de la fréquence et les capacités de synchronisation. Il est équipé d’un FPGA reconfigurable.
Émetteur :
– Nombre de canaux 2
– Gamme de fréquences de 10 MHz à 6 GHz
– Pas de fréquence < 1KHz
– Puissance de sortie maximale (Pout) 50 mW à 100 mW (17 dBm à 20 dBm)
– Plage de gain 0 dB à 31,5 dB
– Pas de gain 0,5 dB
– Largeur de bande instantanée maximale en temps réel 160 MHz
– Fréquence d’échantillonnage I/Q maximale 200 MS/s
– Convertisseur numérique-analogique (CNA) Résolution 16 bits
– Plage dynamique sans parasites (sFDR) 80 dB

USRP-2954

Récepteur :
– Nombre de canaux 2
– Gamme de fréquences 10 MHz à 6 GHz Pas de fréquence
– Pas de fréquence < 1KHz
– Plage de gain 0 dB à 37,5 dB
– Pas de gain 0,5 dB
– Puissance d’entrée maximale (Pin) -15 dBm
– Facteur de bruit 5 dB à 7 dB
– Largeur de bande instantanée maximale en temps réel 160 MHz
– Taux d’échantillonnage I/Q maximal 200 MS/s
– Convertisseur analogique-numérique (ADC) Résolution 14 bits, sFDR 88 dB
Suite logicielle
– Labview
– Module FPGA Labview
– Suite de conception de systèmes de communication Labview
– GNU Radio, Python, Matlab, Simulink, C/C++.
