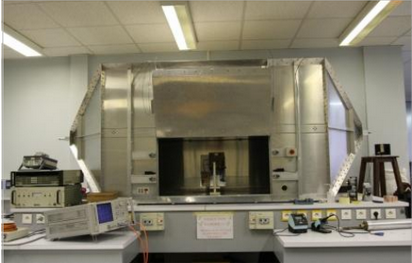

Une cellule TEM (Transverse ElectroMagnétique) est une ligne de transmission à section rectangulaire et dont le conducteur central est plat (c’est le septum). Une telle structure propage le mode TEM et permet ainsi de générer une onde électromagnétique plane aux très basses fréquences, domaine de fréquences où les chambres anéchoïques et les CRBM sont inexploitables. Les dimensions sont calculées pour avoir une impédance caractéristique de 50 W. La fréquence maximale TEM est imposée par les dimensions de la section et la largeur du septum.

Principales caractéristiques :

-Longueur=2m, largeur=1m, hauteur du septum : 0.3 m

-Bande passante : DC – 100 MHz

-Impédance caractéristique : 50 W
