Soft-Lithographie

Continuité technologique et scientifique entre la ressource de soft-lithographie et le laboratoire de Bio-Microfluidique

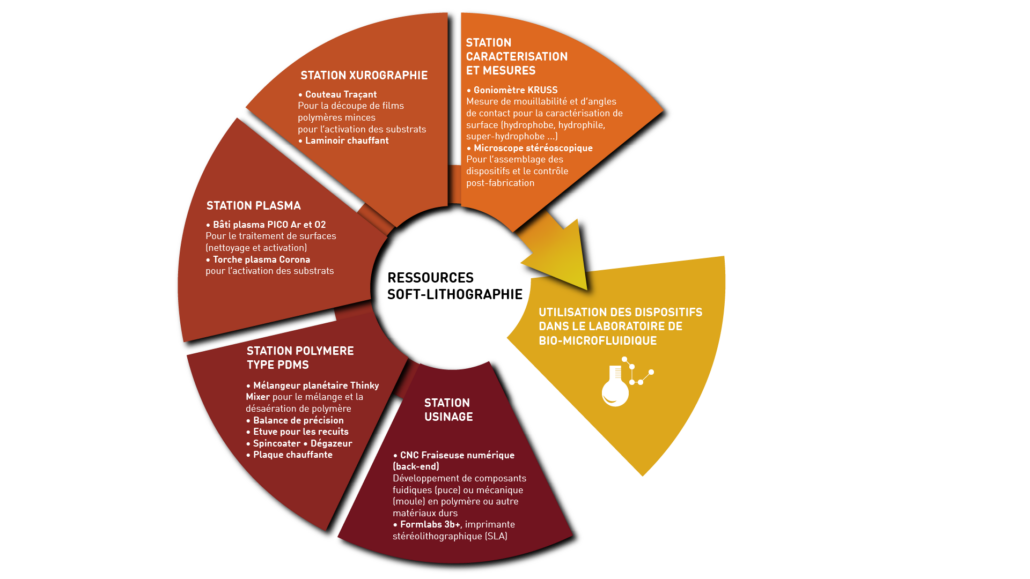

1. Soft-Lithographie – Process

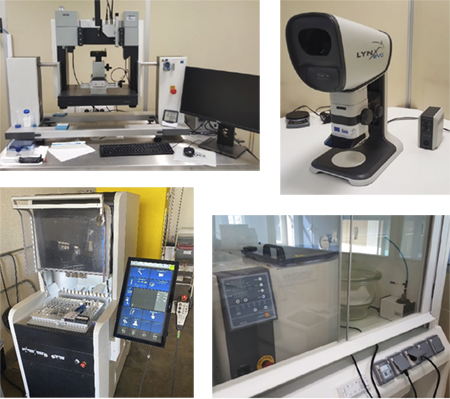

Cette zone dédiée à l’élaboration et la caractérisation de dispositifs microfluidiques fait partie intégrante de la partie salles propres de la CMNF

  • Au sein de cette ressource, une commande à fraiseuse numérique placée en back-end permet l’usinage de composants fluidiques (puces notamment), ou mécanique (moule par exemple) en polymères ou autres matériaux durs. Une imprimante stéréolithographique de chez Formlabs (Form 3B+) est également installée en back-end. Il s’agit d’une imprimante 3D utilisant la technologie « Low Force stéréolithography  » (LFS). La large gamme de résines (biocompatible, translucide, transparent, noir, rigide, élastique) ainsi que la résolution XY de 25 µm (avec des couches d’épaisseur de 25 à 300 µm selon le matériau utilisé) offrent de nombreuses possibilités pour concevoir des systèmes microfluidiques avec des géométries sur mesure
  • Un poste dédié à la fabrication de polymères (PDMS essentiellement) comprend tout le matériel nécessaire pour la formulation des mélanges de polymères (mélangeur planétaire, balance de précision, dégazeur, étuve, spin-coater…)
  • Grâce au bâti plasma PICO, le nettoyage ainsi que l’activation des surfaces est possible
  • Une station dédiée à la xurographie permettra la découpe de films minces de polymères à l’aide d’un couteau traçant
  • Un goniomètre KRUSS est également à disposition afin de permettre la caractérisation de surface pour des mesures de type mouillabilité et angles de contact
  • Enfin, un poste dédié au contrôle des puces en fin de process est équipé d’un contrôleur en pression ainsi que d’un microscope stéréoscopique pour l’observation des dispositifs

2. Soft-Lithographie – usinage

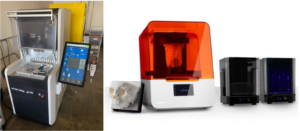

Cette ressource comprend une station d’usinage à commande numérique (CNC Datron Néo) et une imprimante stéréolithographique SLA (Formlabs 3b+). Après une phase de conception, la CNC permet l’usinage de moules et de pièces en matériaux de type aluminium et plexiglas notamment. L’imprimante SLA permet la fabrication de moules et dispositifs en résines transparentes biocompatibles
