Micro-usinage par ablation laser

Les équipements d’ablation laser du pôle packaging supportent les travaux de recherche des groupes contribuant au projet phare sur l’Electronique Flexibles Hautes Performances (Equipex LEAF). Ces équipements sont consacrés à la microstructuration de matériaux basés sur la photo-ablation. Deux sources lasers femto et nanoseconde sont chacune intégrée dans un système complexe conçu par OXFORD LASER pour le micro-usinage. Les procédés concernent l’ablation sélective, la structuration de surface et la découpe de haute précision avec des sources laser femto et nanoseconde.

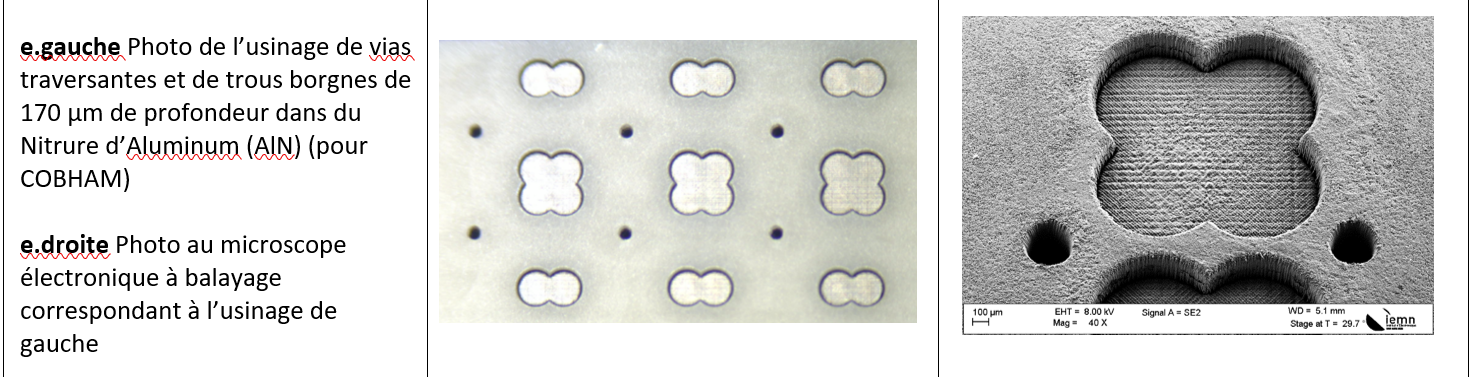

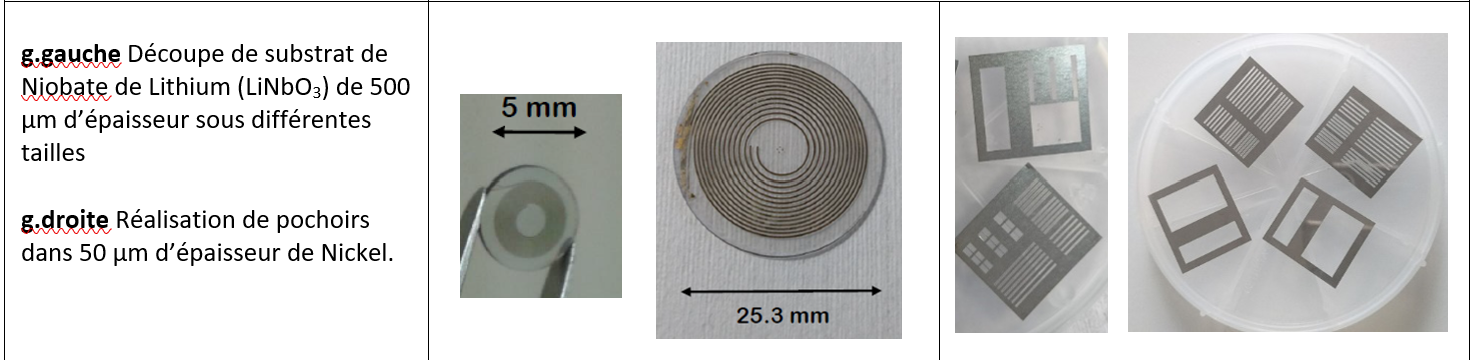

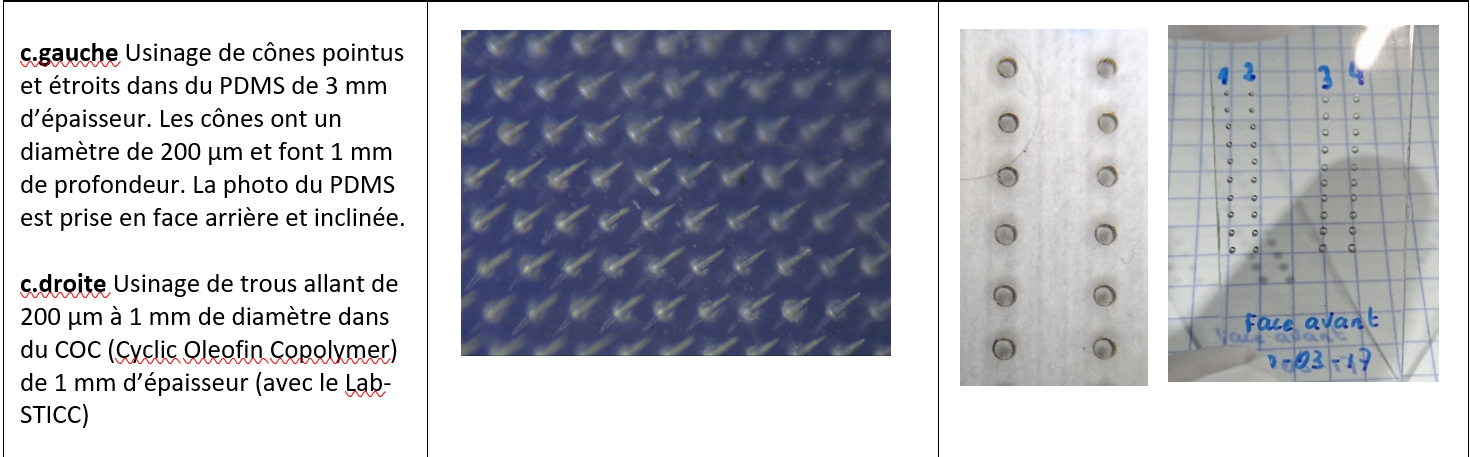

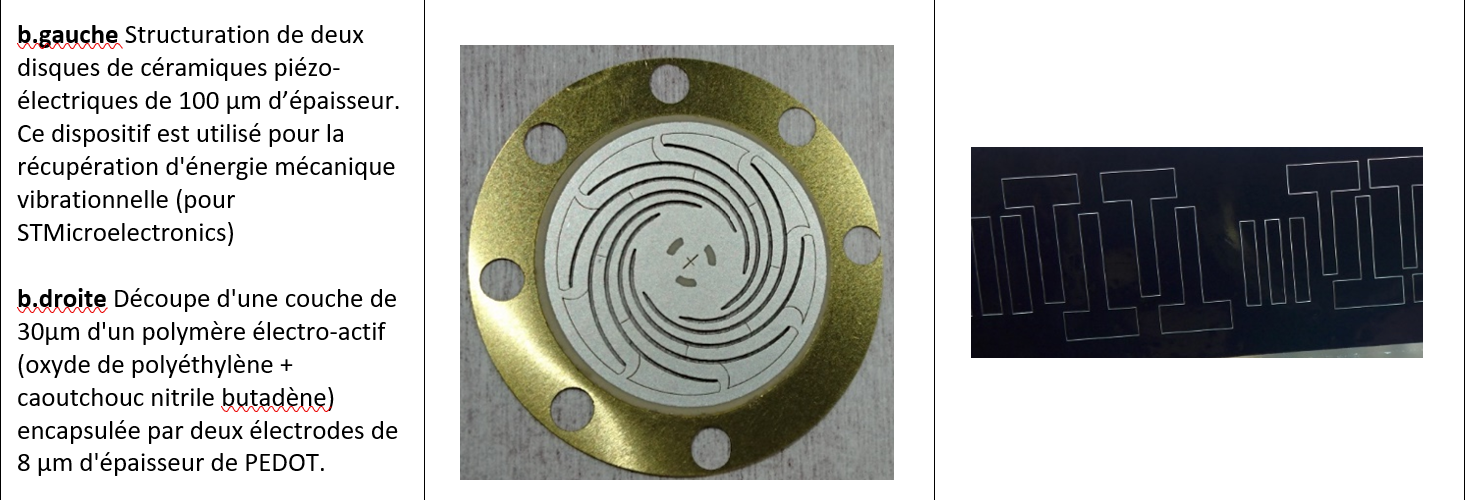

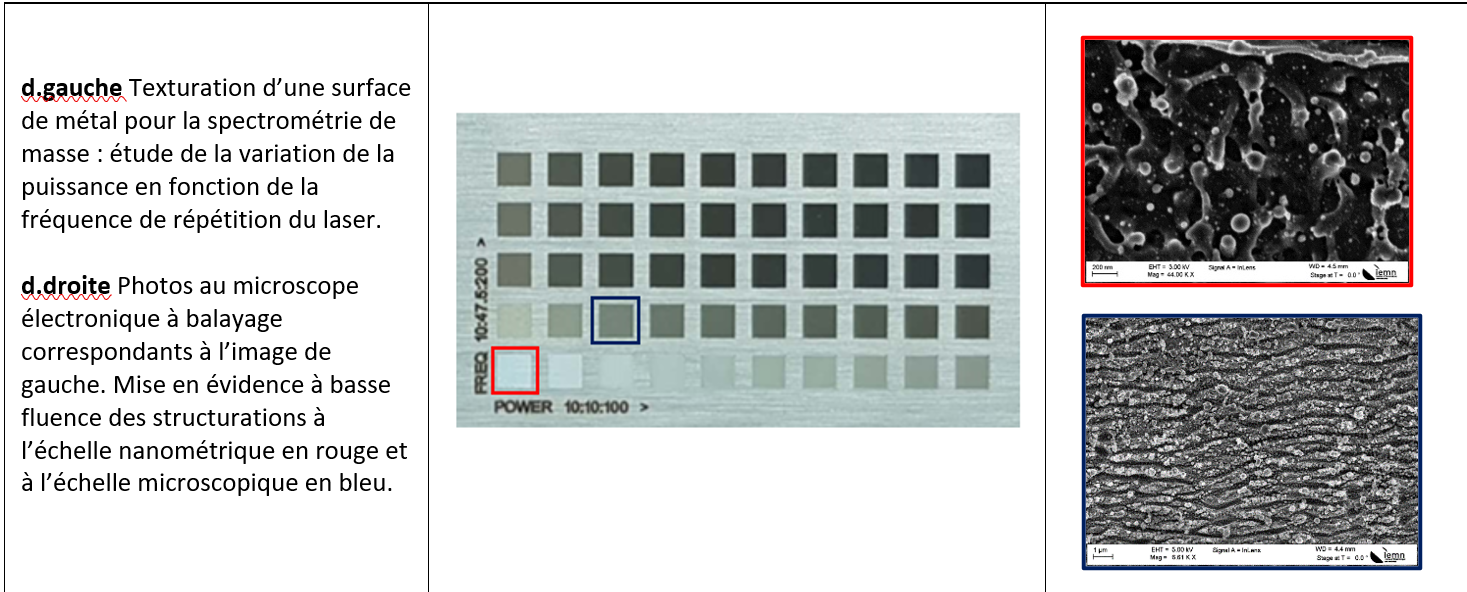

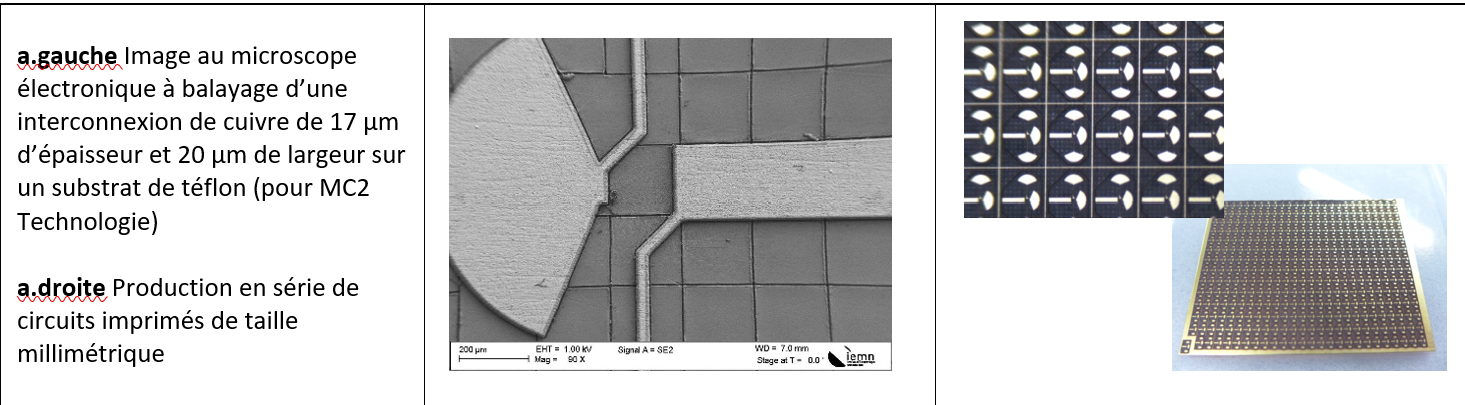

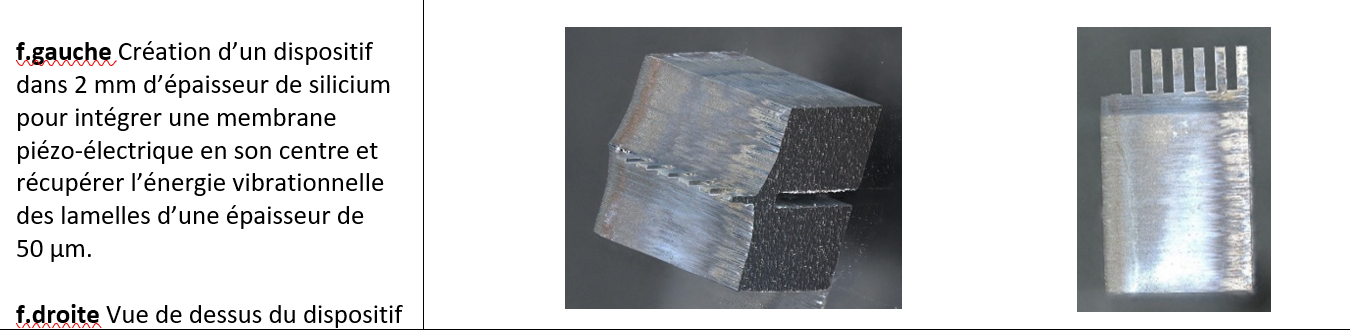

Ci-dessous un aperçu des opérations technologiques liées aux projets de recherches dans le cadre d’une collaboration industrielle ou d’une démonstration technologique.

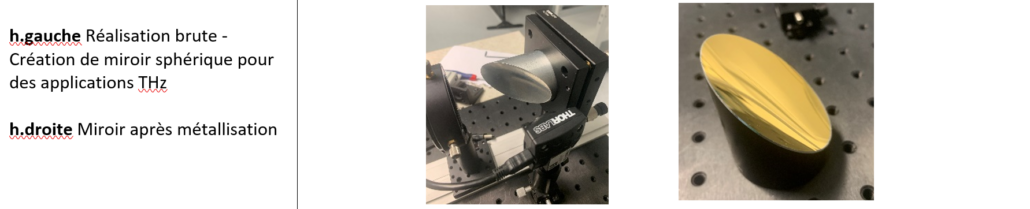

Fraiseuse à commande numérique

Nous disposons au sein d’une fraiseuse à commande numérique (DATRON NEO) de haute précision permettant l’usinage rapide et efficace de différents matériaux (composites, aluminium, alliages légers, bois, matières plastiques, plastique renforcé de fibres de carbone, acier inoxydable et céramiques). Associé à une machine de thermoformage (formech compact mini), il est possible de créer des boîtiers adaptés au besoin en packaging.

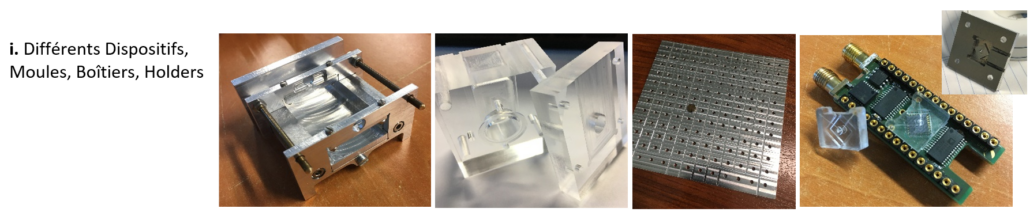

Savoir-faire – micro-usinage par ablation laser

Savoir-faire – fraiseuse numérique CNC

Contact : Jean-Michel Mallet
